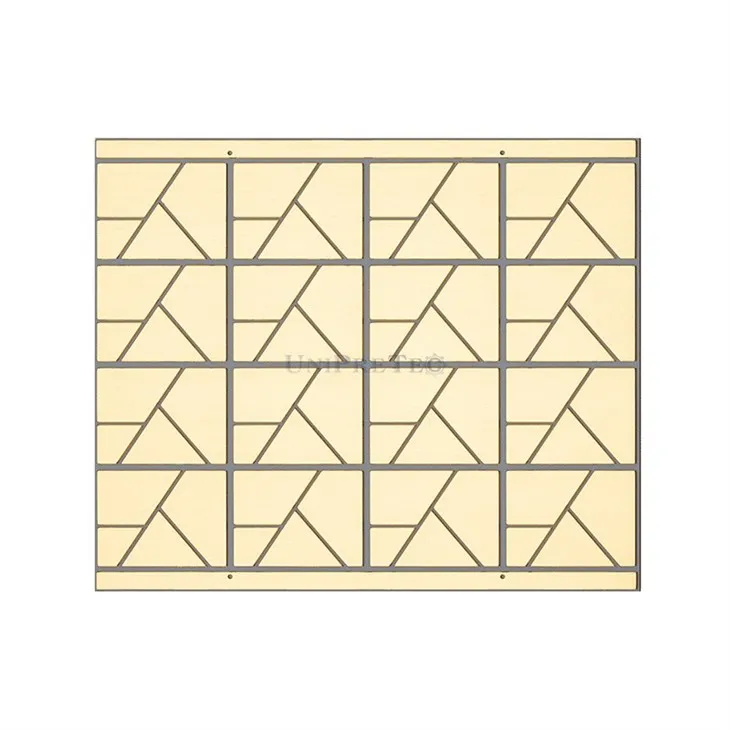

박막 세라믹 기판

박막 세라믹 기판은 전자 응용 분야, 특히 집적 회로(IC) 및 기타 마이크로전자 부품 제조에 사용되는 특수 재료입니다. 이러한 기판은 도체, 반도체, 절연체와 같은 전자 재료의 얇은 층을 증착하기 위한 안정적이고 신뢰할 수 있는 플랫폼을 제공합니다.

박막 세라믹 기판의 특징

1. 재료 구성

박막 세라믹 기판은 일반적으로 알루미나(Al2O3), 질화알루미늄(AlN), 탄화규소(SiC) 또는 기타 특수 세라믹과 같은 고순도 세라믹 재료로 만들어집니다. 이러한 재료는 전자 응용 분야에 중요한 우수한 열적, 전기적, 기계적 특성을 제공합니다.

2. 박막증착

기판의 주요 기능은 다양한 전자 재료의 박막을 증착하기 위해 매끄럽고 열적으로 안정적인 표면을 제공하는 것입니다. 이러한 박막은 저항기, 커패시터 및 상호 연결과 같은 전자 부품을 만드는 데 필수적입니다.

3. 열 관리

세라믹은 열 전도성이 뛰어나 효율적인 열 방출이 중요한 응용 분야에 적합합니다. 이는 고전력 전자 장치에서 특히 중요합니다.

4. 유전특성

많은 박막 세라믹 기판은 우수한 절연체로서 서로 다른 전자 부품을 서로 분리하는 데 중요합니다. 이 속성은 원치 않는 전기적 상호 작용을 방지하는 데 중요합니다.

5. 화학적 안정성

세라믹 기판은 화학적으로 매우 안정한 경우가 많습니다. 즉, 품질 저하 없이 다양한 화학 물질 및 환경에 대한 노출을 견딜 수 있습니다.

6. 기계적 안정성

세라믹은 경도와 기계적 안정성으로 잘 알려져 있으며, 이를 통해 기판은 제조 공정과 최종 전자 장치에서 발생하는 응력과 변형을 견딜 수 있습니다.

7. 소형화 및 통합

박막 세라믹 기판은 전자 부품의 소형화에 특히 중요합니다. 박막 증착 기술과의 호환성을 통해 밀도가 높은 집적 회로를 생성할 수 있습니다.

A996 99.6% 박막 금속화용 알루미나 세라믹 기판

박막 세라믹 기판의 응용
RF 및 마이크로파

세라믹 기판, 특히 질화알루미늄과 같은 재료로 만들어진 기판은 유전 손실이 낮고 열 전도성이 높기 때문에 무선 주파수(RF) 및 마이크로파 응용 분야에 매우 적합합니다.

LED 패키징

세라믹 기판은 LED(발광 다이오드) 패키징에 자주 사용됩니다. 열 전도성은 LED에서 발생하는 열을 분산시키는 데 도움이 되며, 이는 성능과 수명을 유지하는 데 중요합니다.

센서 응용

박막 세라믹 기판은 압력 센서, 온도 센서, 가스 센서 등 다양한 센서에 응용되며 안정적인 전기적 및 기계적 특성이 매우 유용합니다.

요약하면, 박막 세라믹 기판은 전자 재료의 얇은 층을 증착하기 위한 안정적인 플랫폼을 제공하면서 현대 마이크로 전자 공학에서 중요한 역할을 합니다. 우수한 열적, 전기적, 기계적 특성으로 인해 집적 회로에서 센서 및 LED 장치에 이르기까지 광범위한 전자 응용 분야에 없어서는 안 될 요소입니다.
